长条屏**的优点**是身材好。可以刚好运用于需要狭窄，长条显示的场景。以前这类产品没有长条屏使用的时候，都被动使用黑白屏，数码管，开模成本便宜。到了今年各种TFT长条屏被开模出来。积压客户多年，想把自己产品升级成彩屏显示的梦想可以实现了，关键还不用出高昂的TFT光照开模费。

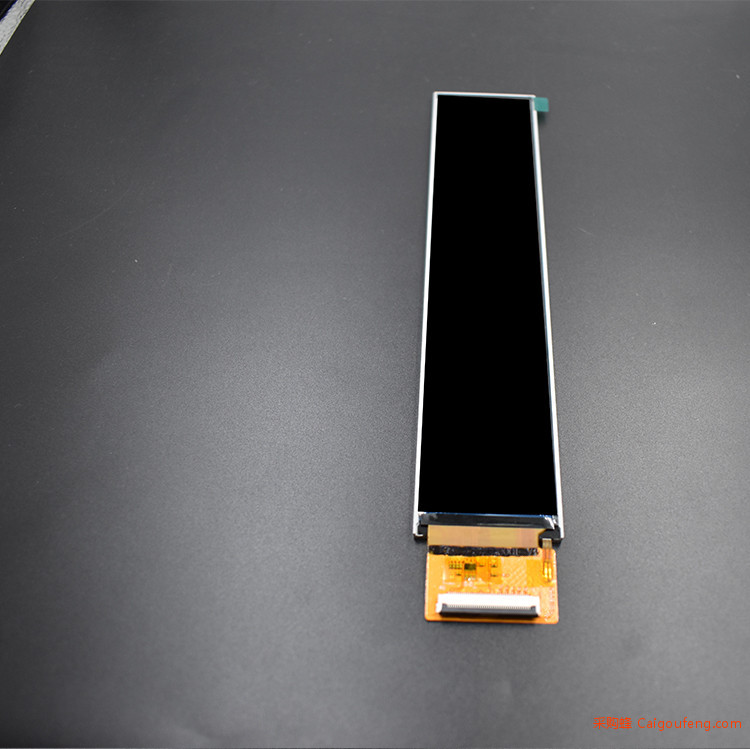

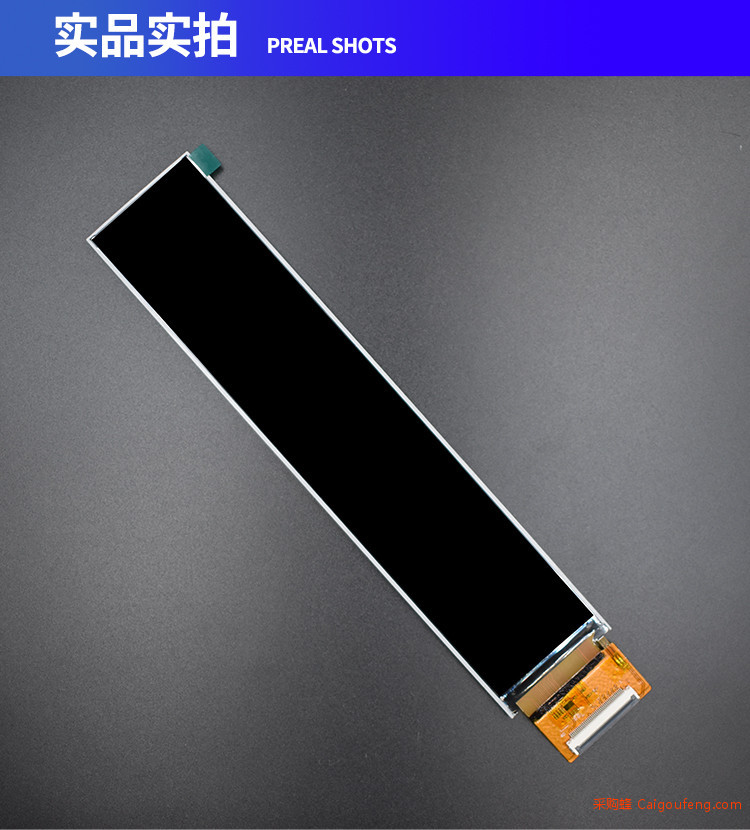

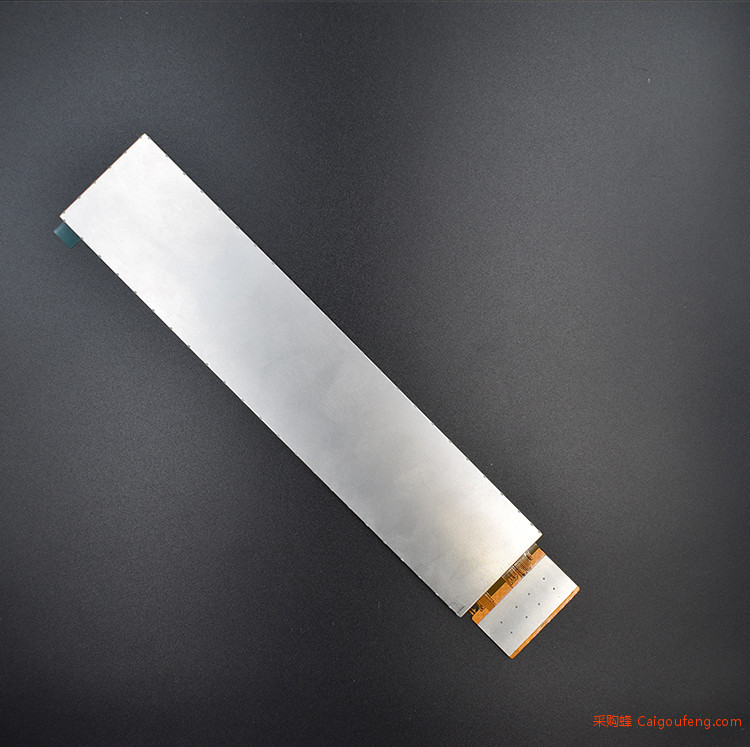

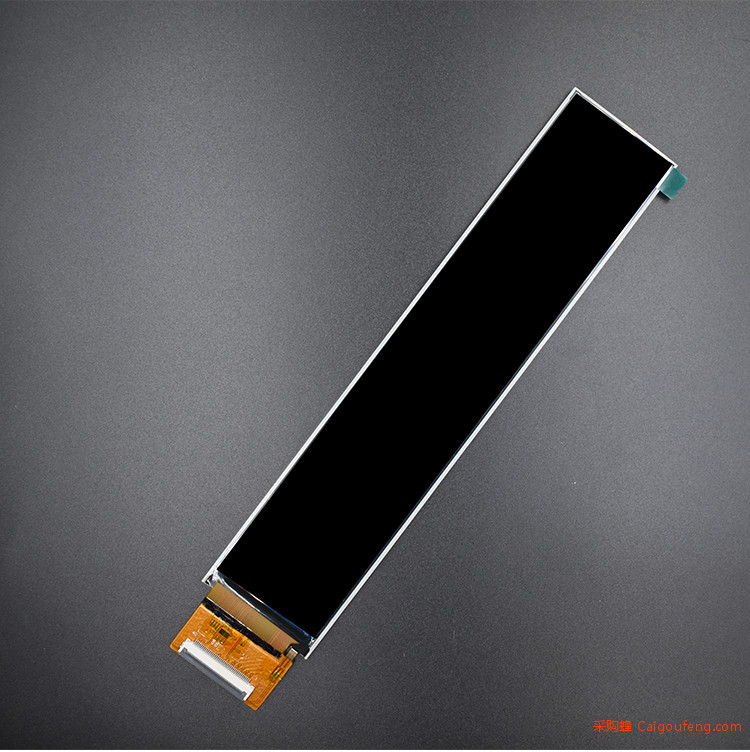

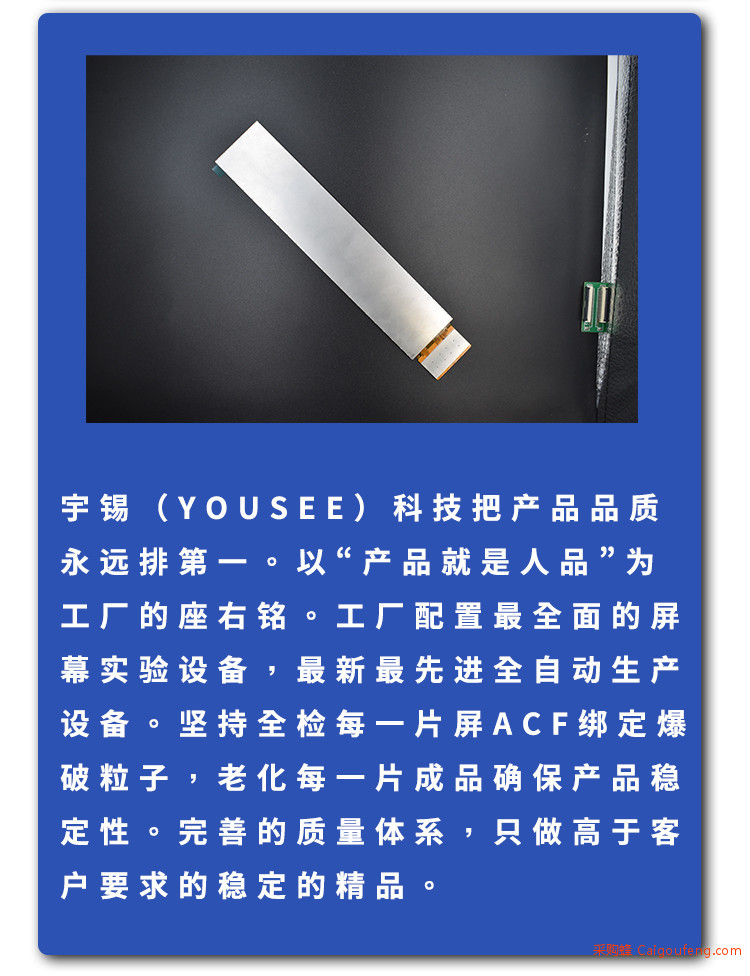

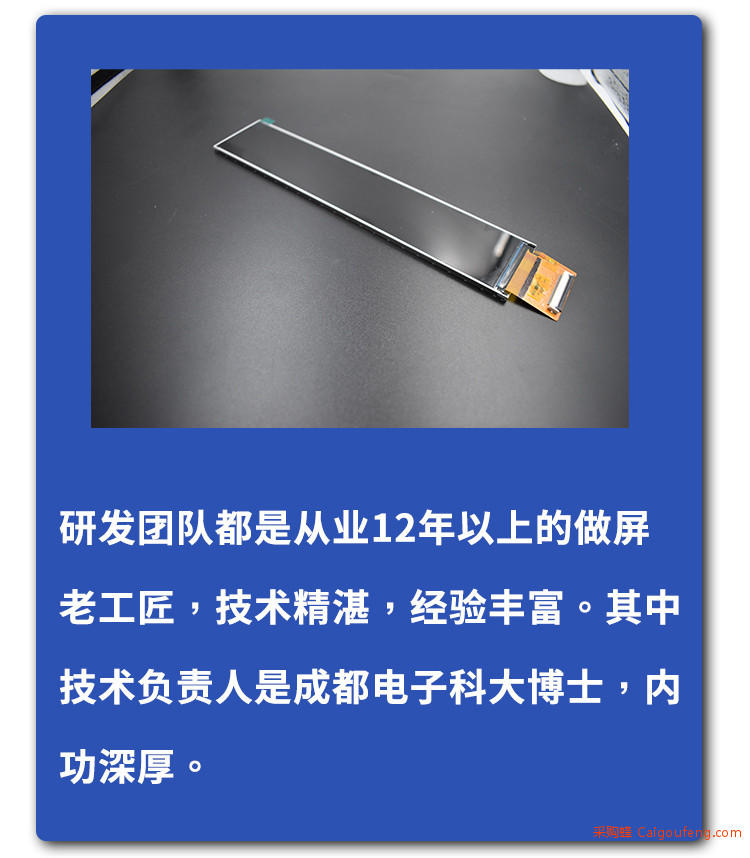

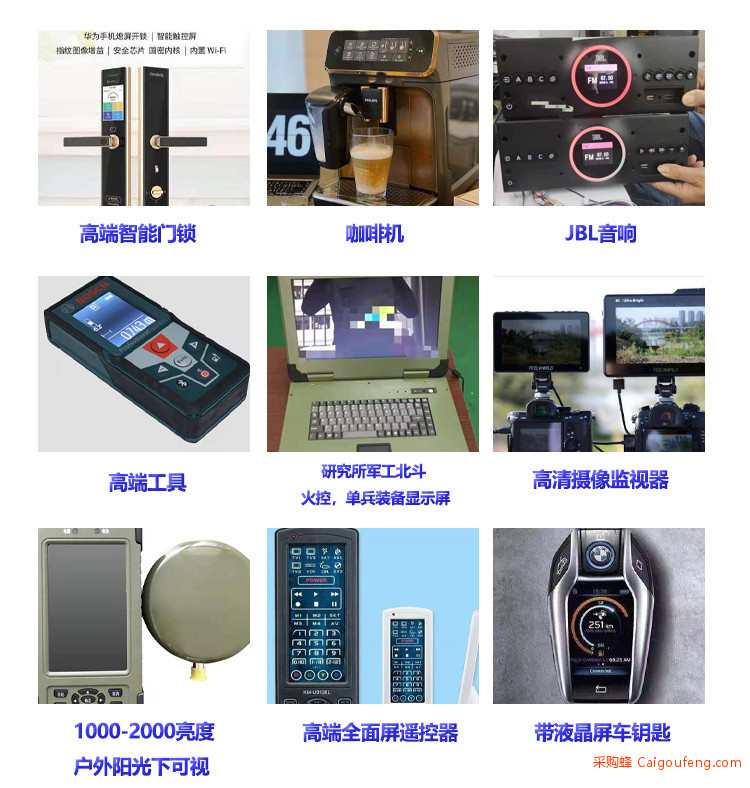

  宇锡（Yousee）科技专业行业类液晶显示屏的研发生产。长条屏，已经全面试产和量产**推荐的是6.95寸280*1224分辨率，Mipi/RGB接口长条智能家居白色家电屏。本产品广泛运用于，彩色家居显示，智能音响，智能家居，医疗设备显示，车载CD显示，工控仪表显示，等很多领域。   本产品可以定制FPC，定制CTP配套全贴合出货。


基本描述

LCD 类型 TFT-LCD
模组尺寸 6.9 inch
点阵 280(RGB) * 1424 Dot

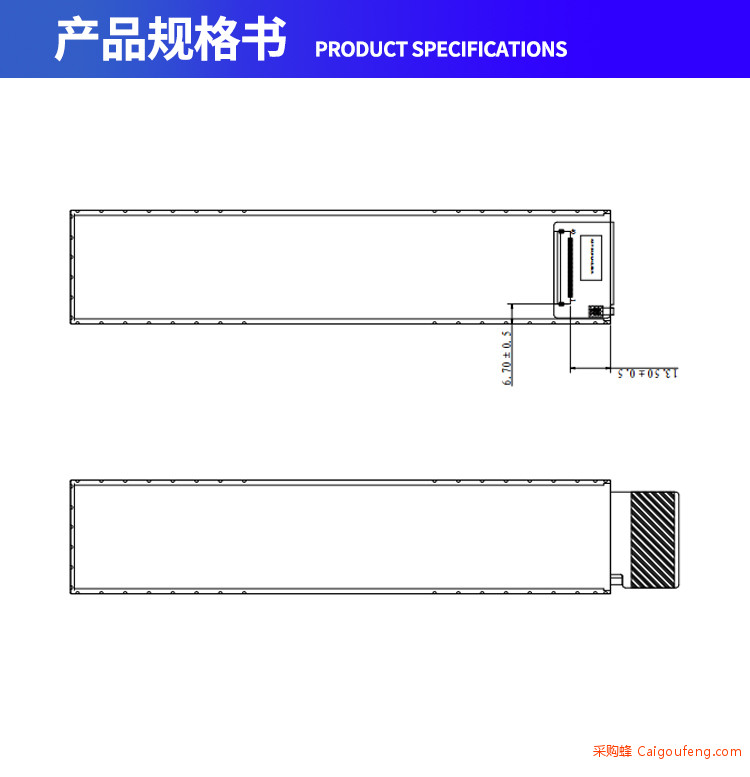

外形尺寸 38.2(W)* 181.47(H)*3.4(T) mm3
有效区域 33.6(W)* 170.88(H) mm2
像素 0.12*0.12 mm2
视角方向 All O'clock
背光类型 White LED
LCD 驱动 IC - -
接口类型 MIPI


接口定义

1 GND System ground
2 D0P DSI-D0+ data signals
3 D0N DSI-D0- data signals
4 GND System ground
5 D1P DSI-D1+ data signals
6 D1N DSI-D1- data signals
7 GND System ground
8 CLKP DSI-CLK+ clock signals
9 CLKN DSI-CLK- clock signals
10 GND System ground
11 D2P DSI-D2+ data signals
12 D2N DSI-D2- data signals
13 GND System ground
14 D3P DSI-D3+ data signals
15 D3N DSI-D3- data signals
16 GND System ground
17 GND System ground
18 VCC-1V8 PoweSupply 1.8V Voltage
19 VCC-1V8 PoweSupply 1.8V Voltage
20 NC NC
21 NC NC
22 NC NC
23 NC NC
24 RSTB Reset input signal
25 NC NC
26 NC NC
27 GND System ground
28 K LED Cathode
29 K LED Cathode
30 GND System ground
31 NC NC
32 GND System ground
33 GND System ground
34 NC NC
35 A LED Anode
36 A LED Anode
37 GND System ground
38 VDD-3V3 PoweSupply 2.8V
39 VDD-3V3 PoweSupply 2.8V 40 NC NC
